稳压器（自动电压调节器）的工作和应用

自动电压调节器可调节电网、发电机、变压器或馈线的电压。当电气负载从电网、发电机或变压器吸收电流时，输电线路或电缆中会出现电压降。传输介质具有一定的电阻，传输线中的 IR 电压降导致接收端的电压较低。线路中的电压降取决于负载的功率因数。功率因数较低的负载消耗更多的电流，从而导致更多的电压降。

根据电气负载的额定电压保持电压至关重要。如果电源电压不在额定电压范围内，电气设备的性能会变差。稳压器是一种控制输出电压并将其维持在设定限度内的装置。

一、有多种方法可用于调节 AC 和 DC 电源电压：

通过复合发电机调节直流系统中相同长度馈线的电压。但是，如果馈线长度不相等，则馈线升压器会调节电压。

升压变压器、感应稳压器、并联电容器、自动电压调节器 （AVR） 等调节交流电源电压。

在了解了稳压器的必要性之后，我们将讨论它如何保持所需的电压。

二、稳压器的工作原理：

自动稳压器的控制器比较实际电压和设定点，并输出控制励磁机电源的误差信号。通过电压互感器降压后，输出取自发电机输出。可控硅整流器 （SCR） 控制励磁器的输出电压。

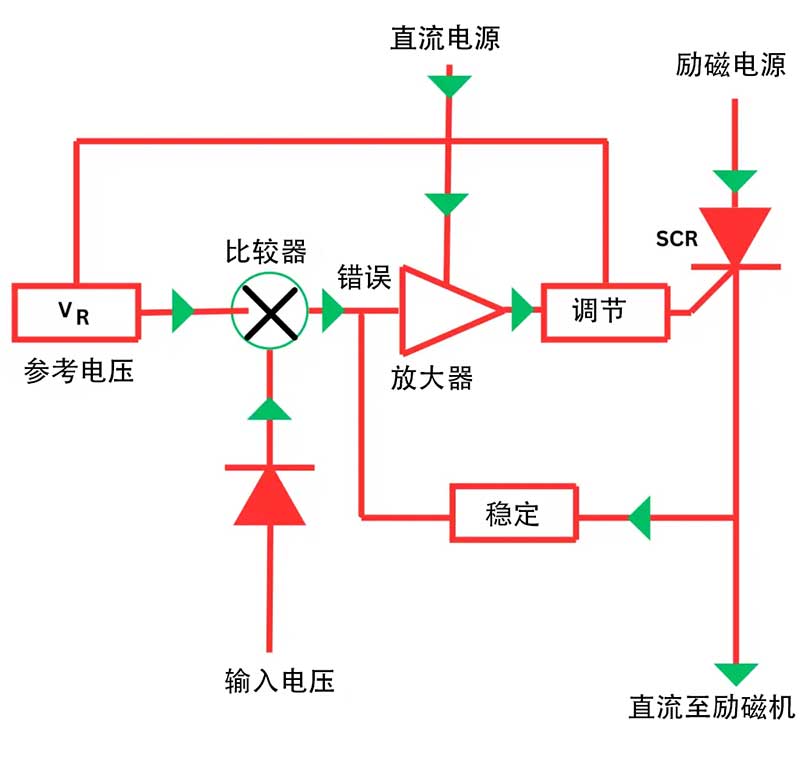

自动电压调节器的电路图如下所示

当产生的电压低于设定点时，控制器输出放大的误差信号，这会降低 SCR 的发射角度，从而导致激励器电压增加。励磁机电压的增加导致场电流和场磁通量的增加。因此，发电机电压也会增加，直到达到自动电压调节器的设定点。当发电机上的负载增加时，就会发生这种情况。

如果发电机在轻负载或无负载下运行，则其电压可能会超过设定值。为了解决这个问题，控制器输出一个放大的误差信号，这增加了 SCR 的发射角度，导致激励器电压降低。励磁机电压的降低导致场电流和场磁通量的降低。磁场磁通量的降低反过来又会降低发电机的输出电压。

为了保持一致的电压输出，交流发电机的励磁系统必须根据负载的突然变化进行调整。这就是自动稳压器 （AVR） 的用武之地。AVR 控制励磁器场电流并修改输出电压。但是，请务必注意，在剧烈波动期间，AVR 可能无法根据需要快速响应。

使用基于过冲原理的快速反应式稳压器来获得快速响应。根据这个原理，当负载增加时，激励电压也会增加。然而，在电压达到与增加的激励相对应的值之前，稳压器将激励降低到适当的值。这可确保电压保持在所需范围内，并防止对系统造成任何损坏。

三、自动电压调节器的应用：

它调节系统电压，使机器更接近稳定运行。

当多个交流发电机并联运行时，它们会在它们之间分担无功负载。

自动稳压器可降低系统突然负载损失引起的过电压。

在故障情况下，它增强了系统的激励，以确保在故障清除期间提供最大的同步功率。

---
