自动稳压器的基本原理

在发电领域，保持稳定的电压对于连接系统的平稳运行和安全至关重要。自动稳压器（AVR）是发电机的重要组成部分，即使在负载需求突然变化的情况下，也能确保输出电压在指定范围内保持一致。

对于并联运行的发电机，自动稳压器在控制电压输出以实现机组之间的相等无功负载分配方面起着至关重要的作用。在具有并联配置的大型互连配电系统中，自动稳压器可确保完全控制和瞬态稳定性，这是保持系统可靠性的关键要求。

一、什么是自动稳压器（AVR）：

自动稳压器是一种电子设备，旨在调节发电机的电压输出。它可以在两种控制模式下运行：

手动控制：允许操作员在指定参数内手动调节电压。

自动控制：使用预定义参数动态管理发电机的输出电压。

这两种模式对于确保平稳运行、防止电压波动以及保护发电机和连接的设备都是必要的。

二、自动稳压器如何运作：

自动稳压器基于反馈机制运行，该机制持续监控发电机的输出电压并将其与参考电压进行比较。以下是分步过程：

1．电压信号检测：

稳压器接收与发电机端电压成正比的信号。该信号是从电压互感器的整流输出获得的。

2．与基准电压的比较：

将检测到的电压与稳压器内的稳定基准电压进行比较。

识别和处理任何差异或错误信号。

3．信号放大：

错误信号被放大以推动纠正措施。

4．激励控制：

稳压器调节发电机主励磁绕组或励磁场的励磁电源。

根据检测到的误差，增加或减少激励，使端子电压恢复到所需值。

5．减少误差信号：

稳压器致力于将误差信号降至零或可接受值，确保稳定运行。

6．电压调整：

改变参考电压。

调整发电机电压与基准电压的比例。

7．稳定循环：

稳压器设计中包含稳定回路，以防止狩猎（振荡）并确保稳定的性能。

三、稳压器的主要功能：

电压稳定性：无论负载变化如何，都能保持恒定的输出电压。

无功负载共享：平衡并联发电机之间的无功功率。

瞬态稳定性：确保在负载突然变化时快速恢复。

保护：防止过压或欠压情况，这可能会损坏发电机或连接的设备。

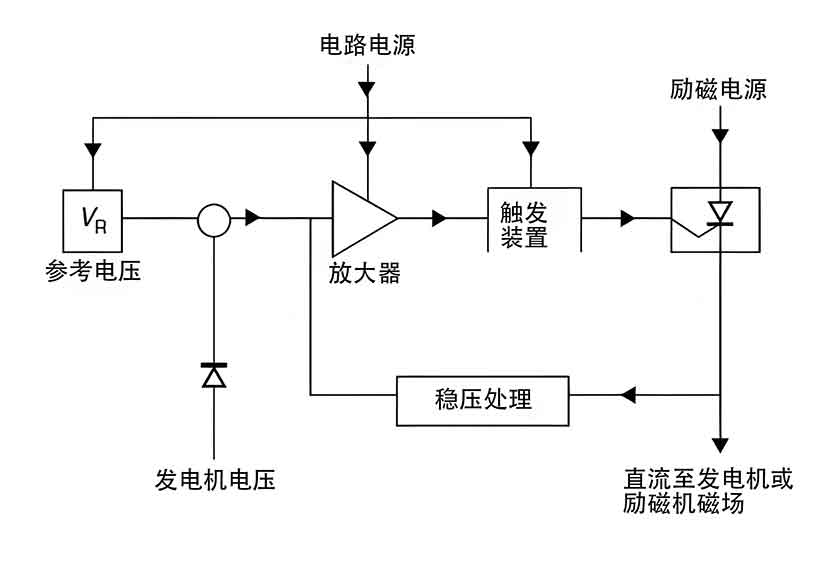

四、自动稳压器电路概述：

自动稳压器的核心是一个简单而有效的电路，包括：

电压互感器：将发生器的输出电压转换为比例信号。

整流器：将交流信号整流为直流电进行比较。

放大器：放大错误信号以推动纠正措施。

励磁控制：调节励磁电流以调节发电机电压。

稳定元件：防止振荡并确保平稳的性能。

结论：

自动稳压器（AVR）对于现代发电机来说是不可或缺的，可确保一致的电压输出、平衡无功负载并保持系统稳定性。它能够动态响应负载变化并确保平稳运行，使其成为发电系统的重要组成部分。

无论是小型发电机还是大型互连系统，了解自动稳压器的原理和功能都可以帮助运营商和技术人员确保可靠、高效的发电。

---
